ساخت و تعمیرات انواع پمپ های صنعتی
امروزه در صنایع انرژی در جهان، توربوماشینها مهمترین تجهیزات محسوب میشوند. در این میان پمپها به عنوان قلب صنایع و مجتمع های نفتی، پالایشگاهی، پتروشیمی، نیروگاهی و آبرسانی از اهمیت بسزایی برخوردارند.
شرکت فکور سدید فراروز، با تجربه چندین ساله مدیران و کارشناسان خود در زمینه ساخت انواع پمپهای خاص مهندسی و به ویژه پمپهای فرآیندی تحت استاندارد API 610 ، توانایی ساخت پمپ و قطعات یدکی پمپها را در همه مدلهای مربوطه این استاندارد را داراست.
همچنین ساخت قطعات پمپها و دیگر تجهیزات دوار اعم از توربینها، کمپرسورها و … نیز از جمله خدمات قابل ارائه این شرکت میباشد. برخی از تولیدات شرکت فکور سدید فراروز بر اساس مدلهای پمپ استاندارد API 610 به شرح زیر است:

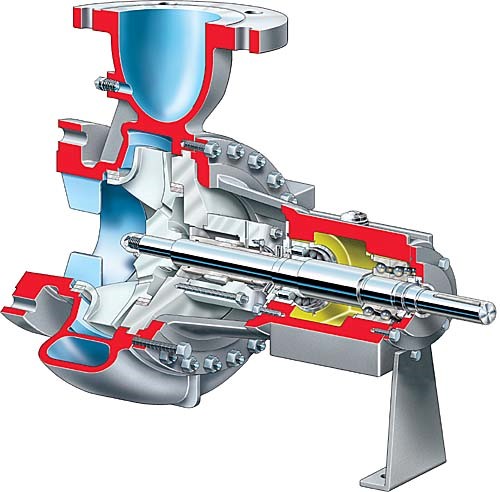

پمپ های افقی OH1/OH2
پمپهای OH بدلیل طراحی هیدرولیکی ساده و نیز سهولت استفاده در سیستم ها و لوله کشی های پمپاژ، موارد استفاده زیادی در صنایع مختلف بخصوص صنعت نفت دارد. این پمپها برای انتقال سیال در دبی های کم و متوسط و فشارهای کمتر از متوسط، کاربرد وسیعی در صنایع دارند که مدل OH دارای بیشترین تعداد کاربرد و مصرف را در صنایع را دارا هستند. طراحی کلی این پمپها به گونه ای است که هنگام دمونتاژ و انجام تعمیرات روتاری، نیازی به جدا کردن پمپ از لوله کشی پمپاژ وجود ندارد. در مدل OH2 معیارهای طراحی بر اساس استاندارد API 610 موجب بهبود عملکرد مکانیکی و طول عمر بیرینگها و قطعات روتاری پمپ خواهد شد.
کاربرد: صنایع آبرسانی و ساختمانی، صنایع عمومی و کارخانجات شیمیایی، صنایع نیروگاهی، صنایع نفت و گاز و پتروشیمی
پمپ های OH3
پمپهای عمودی OH3
طراحی کلی پمپهای OH3 به گونه ای است که مناسب قرارگیری در مسیر خط لوله میباشد که اصطلاحا به آنها In-Line گفته میشود. در مواردی که فضای کافی برای نصب پمپهای افقی در ایستگاههای پمپاژ وجود ندارد، این پمپها که به شکل عمودی نصب میشوند و قابلیت مناسبی برای انتقال سیال در دبی و فشارهای متوسط و پایین را دارا میباشند.
کاربرد: ایستگاه های پمپاژ، خطوط انتقال آب و برخی فرآیندهای پالایشگاهی

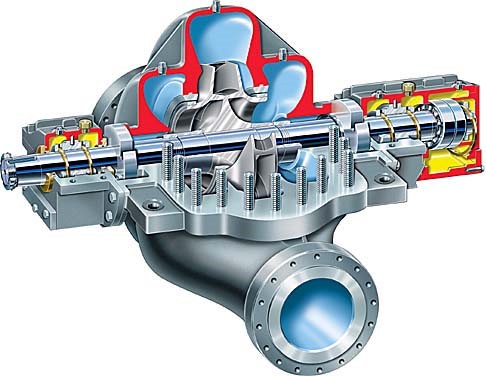

پمپهای افقی BB1
این پمپها مجهز به پوسته دوتکه محوری Axially split case است و طراحی روتور و یاتاقان به گونه ای است که پروانه Impeller پمپ در بین دو یاتاقان قرار میگیرد که این پمپها در طبقه موسوم به Between Bearing قرار میگیرند. این موضوع باعث افزایش طول عمر قطعات روتاری پمپ خواهد شد. فلنجهای مکش و رانش در موقعیت کنار (Side) و در یک راستا بوده و بدین ترتیب استفاده از پمپ در خط لوله را آسان مینماید. به دلیل نوع پوسته دوتکه و نیز طرح یاتاقانها، نیروی محوری به حداقل رسیده و عمر قطعات روتاری پمپ افزایش میابد.
کاربرد: فرآیندهای هیدروکربنی و انتقال سیالات نفتی، پمپهای انتقال آب، پمپهای کولینگ نیروگاهی، پمپهای آتشنشانی و صنایع دریایی
پمپهای افقی BB2
طراحی پوسته در این نوع پمپها به صورت شعاعی Radially Split و یک تکه در نظر گرفته شده و برای برای سرویسهای پالایشگاهی و پتروشیمی بسیار مناسب است. این پمپها بصورت یک طبقه و دوطبقه طراحی و ساخته میشوند و میتوانند دبی و فشار متوسط در فرآیندهای شیمیایی ایجاد کنند. مطابق استاندارد API610 ، سرویسهایی که دارای چگالی پایین یا دما و فشار بالا هستند این پمپها قابلیت کارکرد مناسبی دارند. علاوه بر آن امکام طراحی پروانه دومکشه باعث ایجاد NPSH مناسبی برای سرویسهای دارای فشار مکش پایین خواهد شد.
کاربرد: فرآیندهای هیدروکربنی و شیمیایی، انتقال سیالات نفتی

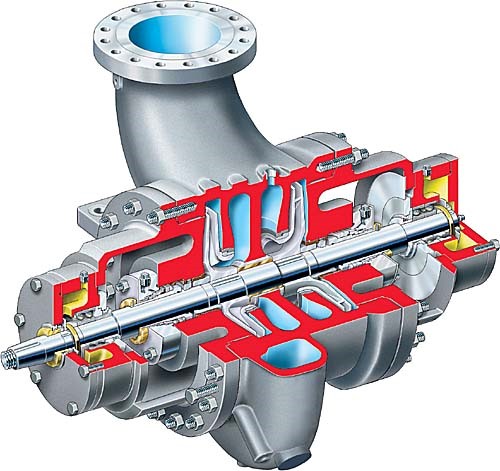

پمپهای افقی BB3
طراحی پوسته در این نوع پمپها به صورت محوری دوتکه Axially Split دیده شده و با توجه به روتور چند طبقه، و قرارگیری فلنجها در پوسته پایینی، با برئاشتن پوسته بالایی دسترسی به شفت و پروانه و بوشها در زمان عیب یابی پمپ بسیار آسان است. این پمپها قابلیت انتقال سیال با دبی زیاد و فشار زیاد را دارا هستند. آرایش پروانه ها در این پمپها به گونه ای است که نیروی محوری را به حداقل رسانده و عمر مفید پمپ را افزایش میدهد. از این پمپها در ایستگاه های انتقال و تقویت فشار سیال (هیدروکربن و آب) استفاده فراوانی میشود.
کاربرد: پمپ انتقال نفت و فرآورده در ایستگاه ها، تغذیه بویلر در نیروگاه، فرآیندهای پرفشار پالایشگاهی، پمپ صادرات در پالایشگاه و پتروشیمی و…
پمپهای افقی BB4
پمپ طبقاتی BB4 در صنایع انتقال آب، در سرویسهای دارای دبی پایین و فشار متوسط، مصرف فراوانی دارد. این مدل عمدتا بر اساس استاندارد ISO 5199 دارای پوسته چندتکه Ring-section بوده و بصورت شعاعی مونتاژ میشود. با توجه به کلاس جنس قطعات در سرویسهای آب داغ برخی نیروگاه ها نیز برای پمپ بویلر از این مدل استفاده میشود.
کاربرد: پمپ انتقال آب در سرویسهای صنعتی، نیروگاهی، تصفیه و انتقال آب
پمپهای افقی BB5
پمپهای BB5 بصورت پوسته دبل Double casing و روتور چندطبقه طراحی میشوند. پوسته داخلی بصورت مرحله ای و پوسته بیرونی بصورت یک تکه با فلنجهای مکش و رانش در بالا (Top) میباشند. این مدل استفاده زیادی در فرآیندها و سرویسهای پرفشار پالایشگاهی و پتروشیمی جهت تولید محصول در واحدهای اصلی دارند. برای پمپاژ سیالات خطرناک و آتشزا در فشارهای بالاتر از 20 bar که دارای دانسیته پایین و دمای بالا هستند عموما از این پمپها استفاده میشود. همچنین این پمپها برای انتقال سیال در فواصل طولانی که نیاز به فشار بالاتر از 100 bar وجود دارد و حتا در سرویسهای آب داغ تغذیه بویلر در نیروگاه ها نیز مناسب است.
کاربرد: فرآیندهای هیدروکربنی و شیمیایی در پالایشگاه و پتروشیمی و Plantهای نفتی، پمپهای انتقال نفت و فرآورده، پمپهای نیروگاهی

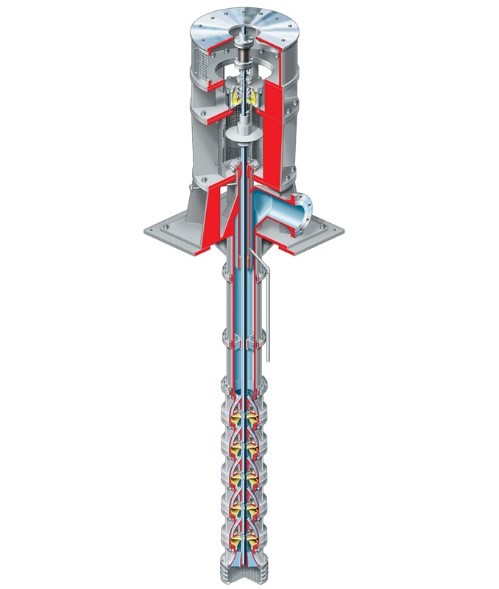

پمپهای عمودی VS1
طراحی پوسته پمپهای VS1 از نوع دیفیوزری بوده و بصورت مجزا در هر طبقه ساخته میشود. بنابراین امکان ساخت پمپهای بالاتر از 10 طبقه برای ایجاد فشار بیشتر بخصوص برای انتقال آب از حوضچه ها نیز میسر است. شفت عمودی پمپ در داخل Column قرار گرفته و سیال از همین طریق به فلنج پمپ در بالا منتقل میشود. طرح کلی پمپ به گونه ای است که قسمت پمپاژ در داخل سیال غوطه ور است و فلنج رانش و موتور در بالا و بیرون از حوضچه یا مخزن قرار میگیرد. این پمپهای برای تامین آب از دریا در مجتمع های صنعتی و آبرسانی که در کنار دریا احداث شده اند، کاربرد فراوانی دارند. انتقال سیال در دبی های کم تا زیاد و فشارهای کم تا متوسط با استفاده از این پمپها میسر است.
کاربرد: انتقال آب از حوضچه ها، انتقال آب از مخازن شیمیایی، پمپ اصلی آتش نشانی
پمپهای عمودی VS4
پوسته این پمپها از نوع حلزونی Volute میباشد و بصورت کامل در سیال غوطه ور است. شفت عمودی پمپ داخل Column قرار میگیرد ودر پایین به پروانه متصل میگردد. با استفاده از یک لوله بصورت جانبی سیال پمپ شونده از پوسته خارج شده و به بالا هدایت میشود. دامنه دبی و هد در این پمپها محدود است لیکن بدلیل کارکرد مناسب این پمپها در فرآیندهای مجتمع های پالایشگاهی و پتروشیمی، برای انتقال هیدروکربن ها از مخازن به دیگر واحدها، استفاده فراوانی دارند.
کاربرد: انتقال سیالات شیمیایی از مخازن
پمپهای عمودی VS6
طراحی کلی بخش پمپاژ شامل پروانه، دیفیوزرو شفت در این پمپها مشابه پمپهای VS1 است لیکن این پمپها دارای یک پوسته بیرونی موسوم به CAN میباشد که سیال ئاخل لوله مکش را از سطح زمین به پایین پمپ که پروانه در آنجا قرار دارد منتقل کرده و بدین طریق فشار مکش را در ورودی پروانه افزایش میدهد. این پمپها در سرویسهای فرآیندی که از یک سو دارای فشار مکش و NPSH پایینی هستند و از سوی دیگر نیاز به انتقال حجم زیاد سیال پروسسی درفشار بالا وجود دارد، کاربرد فراوانی دارند.
کاربرد: انتقال سیالات فرآیندی در سرویسهای دارای NPSH پایین
پمپهای کرایوجنیک مستغرق
این پمپها دارای تکنولوژی پیشرفته در طراحی و ساخت بوده و برای انتقال سیالات و هیدروکربن های سرد از مخازن بزرگ به بیرون برای صادرات استفاده میشود. پمپاژ LPG، LNG ، اتان، اتیلن و … جهت فرآیندهای پالایشگاهی و پتروشیمی و یا برای صادرات و انتقال به کشتی، عمدتا توسط این نوع پمپها انجام میشود. این پمپها درون یک لوله Column در انتهای مخزن نصب میشود و پمپ و موتور الکتریکی بصورت یکپارچه درون یک ماشین بصورت الکتروپمپ طراحی و ساخته میشود. ساخت و تامین تجهیزات جانبی برقی و مکانیکی برای نصب و راه اندازی پمپ نیز در حیطه کاری پمپساز قرار دارد.
کاربرد: انتقال سیالات کرایوجنیک بوتان، پروپان، گاز طبیعی مایع، اتیلن و ….
